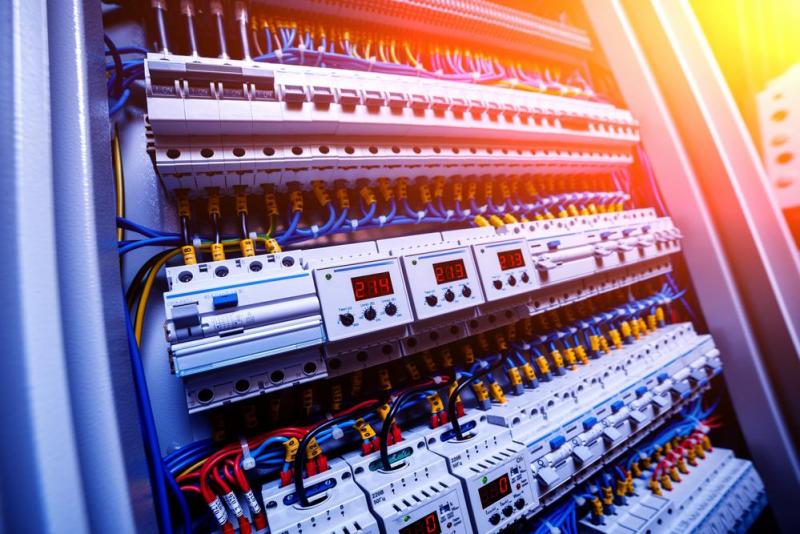

Comment dimensionner votre armoire électrique industrielle ?

Le dimensionnement de votre armoire électrique représente une étape essentielle pour la fiabilité et la sécurité de vos équipements. Une armoire mal calibrée expose votre activité à des arrêts de production coûteux, des surchauffes dangereuses ou des déclenchements à répétition. Vous dirigez une unité pharmaceutique, agroalimentaire ou industrielle ? Le choix des composants et la répartition des circuits déterminent directement la performance de votre outil de production. Découvrez comment anticiper vos besoins énergétiques et concevoir une installation électrique parfaitement adaptée à vos process.

Évaluez précisément la puissance nécessaire à vos équipements

La première étape consiste à faire un inventaire complet de tous vos équipements électriques. Machines de production, systèmes de ventilation, éclairage industriel, automates programmables : chaque appareil consomme une puissance spécifique que vous devez additionner. Pensez aussi aux équipements que vous prévoyez d'installer dans les trois à cinq prochaines années.

Calculez la puissance installée totale

Relevez la puissance nominale de chaque machine sur les plaques signalétiques. Prenons un exemple concret : un moteur de 15 kW, un système de climatisation de 8 kW et un éclairage de 2 kW donnent une puissance installée de 25 kW. Vous devez ensuite multiplier ce résultat par un coefficient de simultanéité adapté à votre activité, généralement entre 0,7 et 0,9 dans l'industrie.

Anticipez les pics de démarrage

Vos machines génèrent des appels de courant importants au démarrage, parfois cinq à sept fois leur consommation normale. Un compresseur de 10 kW peut solliciter 50 kW pendant quelques secondes. Vous devez absolument prendre en compte ces pointes dans votre dimensionnement, sinon votre disjoncteur général sautera à chaque mise en route.

Prévoyez une marge de sécurité adaptée

Ajoutez toujours une réserve de 20 à 30 % à votre calcul de puissance. Cette marge vous permet d'accueillir de nouveaux équipements sans refaire entièrement votre installation. L'équipe de SLES recommande d'intégrer cette anticipation dès la conception pour éviter des coûts supplémentaires plus tard.

Choisissez les composants adaptés à votre environnement industriel

Votre armoire électrique industrielle diffère complètement d'un tableau électrique domestique. Les contraintes thermiques, les vibrations et les atmosphères parfois corrosives imposent des composants robustes et certifiés pour un usage intensif. La qualité des équipements détermine directement la durée de vie de votre installation.

Sélectionnez un disjoncteur général dimensionné

Le calibre de votre disjoncteur principal doit correspondre à votre puissance d'utilisation réelle, jamais à la puissance installée totale. Pour une installation de 40 kW en triphasé 400V, un disjoncteur de 63A convient parfaitement. Privilégiez les marques reconnues qui garantissent plusieurs dizaines de milliers de manœuvres.

Définissez le nombre de départs nécessaires

Répartissez vos circuits selon la logique de votre production. Isolez chaque ligne de machines sur un départ dédié pour faciliter la maintenance et limiter l'impact des pannes. Dans le secteur pharmaceutique ou agroalimentaire en Meurthe-et-Moselle, cette séparation vous permet de maintenir certaines zones en fonctionnement pendant les interventions.

Intégrez des protections différentielles adaptées

Vos équipements industriels nécessitent des interrupteurs différentiels calibrés selon leur sensibilité. Les circuits informatiques et automates requièrent des protections 30 mA, tandis que vos lignes de production acceptent du 300 mA. Cette répartition évite les déclenchements répétés qui paralysent votre activité.

Optimisez la ventilation et la dissipation thermique

Une armoire électrique surchauffe rapidement sous l'effet des pertes énergétiques de vos composants. Les contacteurs, variateurs de vitesse et disjoncteurs génèrent de la chaleur qu'il faut absolument évacuer. Une température excessive réduit la durée de vie de vos équipements de 50 % tous les 10°C gagnés.

Calculez la puissance thermique à dissiper

Chaque composant électrique présente un rendement inférieur à 100 %, la différence se transformant en chaleur. Un variateur de 20 kW avec un rendement de 97 % dégage 600 watts thermiques. Vous devez additionner ces pertes pour dimensionner votre système de ventilation. Nos spécialistes de SLES intègrent ces calculs dès la phase de conception pour garantir une température de fonctionnement optimale.

Choisissez entre ventilation naturelle et forcée

Pour des puissances modérées inférieures à 5 kW, des grilles d'aération haute et basse suffisent à créer une convection naturelle. Au-delà, installez des ventilateurs extracteurs dimensionnés selon le débit d'air requis. Un volume de 500 m³/h minimum s'impose pour une armoire de 15 kW dans un atelier tempéré.

Positionnez judicieusement vos composants chauffants

Placez les éléments qui génèrent le plus de chaleur en partie haute de l'armoire, là où l'air chaud s'accumule naturellement. Les automates et cartes électroniques sensibles trouvent leur place en zone basse, mieux ventilée. Cette organisation simple prolonge considérablement la fiabilité de votre installation électrique.

Respectez les normes et facilitez la maintenance future

Votre armoire électrique industrielle doit répondre aux exigences de la norme NF C 15-100 et des référentiels spécifiques à votre secteur d'activité. Ces contraintes réglementaires garantissent la sécurité de vos équipes et la conformité lors des contrôles périodiques. Une installation aux normes vous protège aussi en cas d'incident.

Organisez le câblage selon les règles de l'art

Séparez physiquement les circuits de puissance et les câbles de commande pour éviter les perturbations électromagnétiques. Utilisez des goulottes distinctes et maintenez une distance minimale de 10 cm entre ces deux familles. Identifiez chaque fil avec des étiquettes durables qui résistent aux conditions industrielles, que vous soyez à Nancy ou ailleurs dans la région.

Prévoyez des espaces de travail suffisants

Laissez 20 % d'espace libre dans vos goulottes pour faciliter les ajouts de câbles plus tard. Dimensionnez votre armoire avec au moins 30 % de volume disponible pour accueillir de nouveaux composants. Cette anticipation évite de remplacer l'ensemble de l'armoire lors d'une extension de votre outil de production.

Documentez précisément votre installation

Réalisez un schéma électrique unifilaire et multifilaire que vous conserverez à proximité de l'armoire. Ces plans accélèrent considérablement les interventions de maintenance et réduisent vos temps d'immobilisation. Nous mettons toujours à jour cette documentation technique lors de nos interventions pour vous garantir une traçabilité complète.

Le dimensionnement d'une armoire électrique industrielle exige des compétences techniques pointues et une parfaite connaissance des contraintes de production. Confiez votre projet à SLES pour bénéficier d'une expertise certifiée Qualifelec et d'un accompagnement personnalisé depuis l'étude jusqu'à la mise en service. Demandez votre devis en ligne pour sécuriser votre installation et optimiser la performance de votre outil industriel.
